板式換熱器包含拼裝式、釬焊式、“寬間隙”自由流、雙壁式、半焊式、多段式等系列,可廣泛應用于鋼鐵、發電、有色金屬、油脂、化工、石化、船舶、暖通、制冷、制藥、乳業、啤酒、飲料、集中供熱等領域。

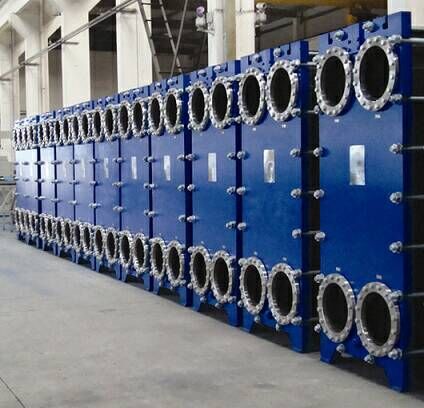

拼裝式板式換熱器由金屬換熱板、前后擋板、密封膠墊、導桿、框架等組成。相鄰的板片和其間的密封膠墊構成密閉的流道，冷熱流體在密封墊的引導下分別從不同的流道流過并通過板片傳遞熱量，達到換熱的效果。

激光半焊板式換熱器的組成部分：不銹鋼AISI304/316/316L

凈水、河川水、食用油、礦物質

SM0254

稀硫酸、無機水溶液

鈦及鈦鈀

海水、鹽水、鹽化

鎳

高溫、高濃度苛性鈉

哈氏合金

濃硫酸、鹽酸、磷酸

鉬

稀硫酸、無機水溶液

石墨

鹽酸、中濃度硫酸、磷酸、氟酸

板式換熱器的型式主要有框架式（可拆卸式）和釬焊式兩大類，板片形式主要有人字形波紋板、水平平直波紋板和瘤形板片三種。

  1.1板式換熱器的基本結構

  板式換熱器主要由框架和板片兩大部分組成。

  板片由各種材料的制成的薄板用各種不同形式的磨具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封。

  框架由固定壓緊板、活動壓緊板、上下導桿和夾緊螺栓等構成。

  板式換熱器是將板片以疊加的形式裝在固定壓緊板、活動壓緊板中間，然后用夾緊螺栓夾緊而成。

  1.2板式換熱器的特點（板式換熱器與管殼式換熱器的比較）

  a.傳熱系數高 由于不同的波紋板相互倒置，構成復雜的流道，使流體在波紋板間流道內呈旋轉三維流動，能在較低的雷諾數（一般Re=50~200）下產生紊流，所以傳熱系數高，一般認為是管殼式的3~5倍。

  b.對數平均溫差大，末端溫差小 在管殼式換熱器中，兩種流體分別在管程和殼程內流動，總體上是錯流流動，對數平均溫差修正系數小，而板式換熱器多是并流或逆流流動方式，其修正系數也通常在0.95左右，此外，冷、熱流體在板式換熱器內的流動平行于換熱面、無旁流，因此使得板式換熱器的末端溫差小，對水換熱可低于1℃，而管殼式換熱器一般為5℃.

  c.占地面積小 板式換熱器結構緊湊，單位體積內的換熱面積為管殼式的2~5倍，也不像管殼式那樣要預留抽出管束的檢修場所，因此實現同樣的換熱量，板式換熱器占地面積約為管殼式換熱器的1/5~1/10。

  d.容易改變換熱面積或流程組合，只要增加或減少幾張板，即可達到增加或減少換熱面積的目的；改變板片排列或更換幾張板片，即可達到所要求的流程組合，適應新的換熱工況，而管殼式換熱器的傳熱面積幾乎不可能增加。

  e.重量輕 板式換熱器的板片厚度僅為0.4~0.8mm，而管殼式換熱器的換熱管的厚度為2.0~2.5mm，管殼式的殼體比板式換熱器的框架重得多，板式換熱器一般只有管殼式重量的1/5左右。

  f. 價格低 采用相同材料，在相同換熱面積下，板式換熱器價格比管殼式約低40%~60%。

  g. 制作方便 板式換熱器的傳熱板是采用沖壓加工，標準化程度高，并可大批生產，管殼式換熱器一般采用手工制作。

  h. 容易清洗 框架式板式換熱器只要松動壓緊螺栓，即可松開板束，卸下板片進行機械清洗，這對需要經常清洗設備的換熱過程十分方便。

  i. 熱損失小 板式換熱器只有傳熱板的外殼板暴露在大氣中，因此散熱損失可以忽略不計，也不需要保溫措施。而管殼式換熱器熱損失大，需要隔熱層。
