板式換熱器是一種高效、緊湊的換熱設備，在許多方面優于管殼式換熱器。在相同的換熱負荷情況下，板式換熱器的體積僅為管殼式的1/3一1/6，重量只有管殼式的1/2一1/5，所需要的制冷劑充注量僅約為管殼式的1/7。以水的換熱而言，在相同負荷和同樣的水速的條件下，板式換熱器的傳熱系數K值可達2001〕一4650W/(m2.K)，是管殼式換熱器的2一5倍。由于板式換熱器具有傳熱效率高、體積小、重量輕、面積和流程組合方便等優點，其在制冷行業中已經得到廣泛的應用，例如在冷水機組及風冷熱泵冷熱水機組中作為蒸發器、冷凝器、熱回收換熱器(過熱冷卻器)、液體過冷器、及螺桿式壓縮機的油冷卻器等換熱器的應用越來越多。

    1、制冷設備用的板式換熱器，由于制冷劑側壓力較高(最高約256ar) ,滲透力較強，所以選型時應首選專門為制冷行業生產的耐高壓釬焊式板式換熱器。

    2、傳熱系數是衡量換熱器換熱效果的重要指標。隨著對制冷機組單位體積能量要求的提高，制冷設備用的板式換熱器的單位體積換熱面積也應相應提高。水冷型和乙二醇冷卻型機組采用了高效緊湊的不銹鋼釬焊板式換熱器，換熱效率較殼管式換熱器有較大幅度的提高，而結垢率只有管殼式冷凝器的1/10。

    3、冷凝器內壓降大，會使蒸汽的冷凝溫度降低，造成傳熱溫差減小;蒸發器內壓降大，會造成出口蒸汽過熱度過大。兩種情況都會增加換熱面積，對換熱足不利的。對冷凝器，建議制冷劑(如R22)側壓降=<0.03 - 0 .04 MPa;對蒸發器，壓降=<0.01-0.03 MP2。

    4、對于風冷熱泵機組，水側換熱器夏季作蒸發器使用冬季作冷凝器使用，設計時應對兩者分別進行選擇計算，最后以面積較大的為主

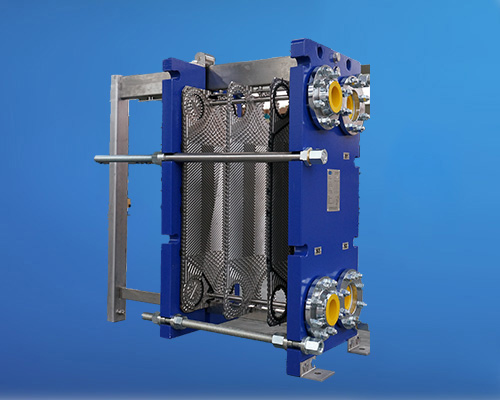

設備名稱：可拆式板式換熱器

使用范圍：板式換熱器作為換熱器家族中的主要成員，廣泛應用于木材工業、皮革纖維工業、電鍍印刷工業、食品醫藥工業、化學工業、冶金工業、生活熱水采暖空調等行業中的流體加熱和冷卻工藝中。

結構簡述：可拆式板式換熱器是將薄的金屬板片沖壓成凸凹狀，周邊粘貼合成橡膠類的密封墊片，每一張傳熱板片為一個傳熱單元，必要的傳熱組合成傳熱部件，高溫流體或低溫流體流過各傳熱板片形成流路時進行熱交換。通過上下兩根導桿將傳熱部件固定在固定板和活動板之間，并用長的加緊螺栓緊固。

板式換熱器配件工作原理：板式換熱器中的冷、熱流體之間的換熱一般都是通過流體的對流換熱（或相變換熱）、垢層及板片的導熱來完成的。輻射換熱基本可以忽略不計。
