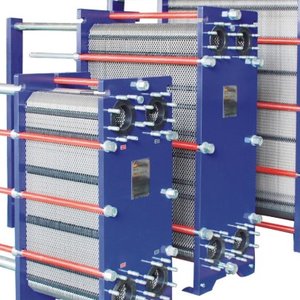

可拆板式換熱器的結構特點:

     可拆式板式換熱器是由一組波紋金屬板組成,板上有四個角孔,供熱交換的兩種液(氣)體通過。金 屬板片安裝在一個有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封,并且引導流體至各自通道內。波紋板不僅提高了湍流程度,并且形成許多支撐點，足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。

可拆板式換熱器的優點

板式換熱器配件的傳熱效率高，端部溫差小

    板片波紋的設計以高度的薄膜傳熱為目標，板片波紋所形成的特殊流道使流體在極低的流速下即可發生強烈的湍流，一般總傳熱系數可高達3000~7000W/M2·℃。通過全逆流的形式進行熱交換，可達到1℃的端部溫差。

可靠，易維護

    在板片之間的密封裝置上設計了2道密封，同時設有信號孔，一旦泄露，可將其排出換熱器外部。板式換熱器結構緊湊，維修時只需松開夾緊螺桿，在原空間范圍內操作，且拆裝方便。

換熱面積可增減

    板式換熱器板片為獨立單元，可隨意增減換熱器面積或流程，這樣可適應各種不同工況要求。

全焊型板式換熱器:

    全焊型板式熱交換器的板片不沖孔，分別在端面間隔焊成一個整體，冷熱介質在每張板片的兩側進行熱交換。流體壓力及壓力沖擊，主要由氬弧焊縫承受，無任何密封墊。

　全焊型板式熱交換器由于無密封墊，耐高溫高壓，溫度可承受300℃高溫，壓力可達3.0MPa。介質進出口管徑靈活，可以根據工況要求任意制作接管通徑，特別適合高壓、中大流量的氣—液、液—液間換熱。

　全焊型板式熱交換器由于全部是氬弧焊接，無橡膠密封墊，特別適用溶解性強，極性強的有機溶液如苯，甲苯，二甲苯，碳四，脂類等的加熱、冷卻、蒸發、冷凝。
