板式換熱器由于具有體積小,可拆,換熱效率高,以及便于安裝維修等特點而廣泛應用于化工及鋼鐵、冶煉行業。它是由1組波紋金屬板組成。板上有孔,供傳熱的2種液體通過。金屬板片安裝在1個側面有固定和活動壓緊板的框架內,并用壓緊螺栓壓緊。板上裝有密封墊片,將流體通道密封,并引導流體交替地流至各自的通道內。目前在冶煉領域使用的板式換熱器均為以上描述的所謂“普通標準型”板式換熱器。該種換熱器每塊板片上有1根密封墊,一旦其他化工腐蝕性流體把該側的密封墊腐蝕了,就會造成這些腐蝕性流體(例如酸、堿等)外泄或內泄,對人的生命及生產造成重大的危險及破壞。可拆板式換熱器國內曾多次發生過此類事件,每年在化工領域這種事件至少造成1000萬元左右的直接經濟損失。因此,尋找一種可靠的方式以防止此類事件的發生是十分必要的。介紹先進的解決方法:激光半焊板式換熱器。

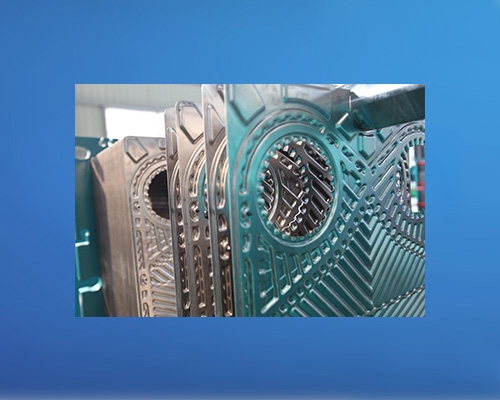

激光焊接模塊帶有橡膠墊密封墊的板式換熱器在很多場合不是一種適用的換熱設備,比如某些介質為硫酸、硫酸銅、強堿、強酸混合物、氨等的場合。因?yàn)閷?duì)這些介質即使使用氟或特氟龍合成橡膠,其使用壽命也不長,并且因?yàn)檫@些橡膠墊時刻存在著被破壞的可能,非常危險。如圖1所示的激光焊接模塊板片組發明以后,徹底有效地解決了這個問題。因?yàn)榧す夂附幽K內沒有任何橡膠墊,原來有橡膠墊的地方均由激光焊接來代替,因此這些強酸、強堿等腐蝕性介質不與任何橡膠墊接觸,板式換熱器配件可安全運行,不會產生外泄或內漏。

激光半焊板式換熱器的優點

激光半焊板式換熱器具有很多優點,概括如下:(1)不需備品備件,運行成本低。由于在工藝流體側(如電解液、硫酸、堿等)采用激光焊接,沒有橡膠墊密封,故嚴格上講,該側就不存在以后采購備件的必要。這樣,該設備的運行費用與普通板式換熱器相比大大減少。(2)模塊化設計。整臺板式換熱器是由很多2片/組的模塊組成,保證了設備的靈活性。即通過增加或減少模塊的數量可方便地改變?cè)撛O(shè)備的換熱量。(3)高抗結垢性。一般情況下,模塊化設計的激光半焊板式換熱器的板片在制造時均采用拋光處理。這一點是為了便于焊接,提高焊接或功率考慮。激光半焊板式換熱器但也大大提高了激光半焊板式換熱器的抗污垢性。(4)具備其它普通板式換熱器所擁有的一切優點。如占地面積小,換熱系數及換熱效率高,維護方便及運行經濟等。
